Durante mi visita a las instalaciones de Iruña Tecnologías en Orkoien, después de probar el Digity Artus y el Herowear Apex 2, Diego Arbea me planteó un escenario distinto. Me dijo que, en muchos sectores, el problema principal no era levantar peso, sino sostenerlo. La fatiga real no viene del esfuerzo explosivo, sino de la tensión isométrica. De estar inclinado sobre un motor durante cuarenta minutos. De trabajar de rodillas instalando suelo técnico hasta que la zona lumbar empieza a arder.
Ese es exactamente el problema que intenta resolver el Back Up de Evolutionary Tools.
A diferencia de los sistemas de tendones artificiales que acababa de probar, este equipo no buscaba asistir el movimiento. Estamos ante un tercer brazo mecánico: un puntal telescópico que conecta tu torso directamente con el suelo, la pared o la mesa de trabajo, transfiriendo la carga gravitacional fuera de tu columna vertebral.
Nota de Transparencia Este análisis se basa en la evaluación técnica del hardware, la documentación de patentes de Evolutionary Tools Inc., la revisión de literatura biomecánica sobre transferencia de carga axial y el vídeo de demostración oficial del fabricante. No contiene enlaces de afiliación. Las métricas de reducción de presión lumbar provienen de estudios independientes sobre exoesqueletos de soporte frontal.
La física de la inclinación sostenida
Para entender por qué un dispositivo tan simple mecánicamente tiene sentido, hay que mirar los números del desgaste articular.
Inclinarse hacia adelante en un ángulo de 45 grados multiplica exponencialmente la fuerza de compresión sobre el disco intervertebral L5/S1 debido al efecto palanca del torso. Los músculos erectores de la columna tienen que realizar una contracción isométrica constante solo para evitar que el cuerpo caiga hacia adelante.
Según los datos de la Agencia Europea para la Seguridad y la Salud en el Trabajo, los trastornos musculoesqueléticos (TME) relacionados con posturas forzadas representan la principal causa de absentismo laboral en la Unión Europea. Estamos hablando de erosión silenciosa, no de accidentes traumáticos.
Desde hace décadas, el enfoque tradicional de la ergonomía industrial ha sido intentar mejorar la postura o limitar el tiempo de exposición. Ese enfoque tiene un problema estructural: asume que el trabajador puede cambiar lo que hace. En muchos oficios, la postura forzada es inherente a la tarea. Un fontanero que trabaja bajo un fregadero no puede ponerse de pie. Un mecánico que ajusta el motor de un turismo no puede evitar inclinarse. El Back Up acepta esa realidad y proporciona una ruta alternativa para que la gravedad haga su trabajo sin pasar por la columna del operario.
Transferencia de carga axial: la mecánica real

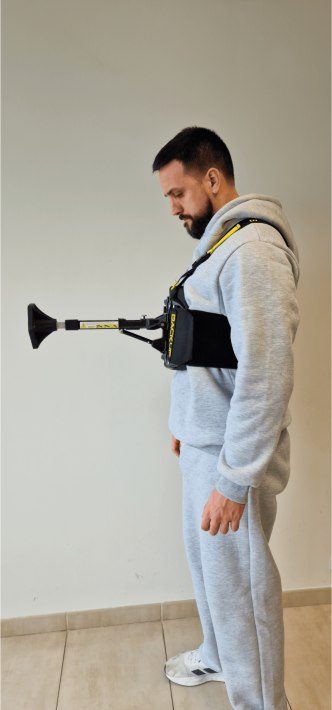

Pura física estructural. El dispositivo consta de un arnés central (el Core) que se ajusta al torso y un brazo telescópico intercambiable que se despliega hacia la superficie de trabajo.
En el momento en que el extremo del brazo hace contacto con el suelo o la mesa, se crea un trípode de estabilidad (las dos piernas del usuario y el brazo mecánico). La carga del torso superior, que normalmente recaería sobre la zona lumbar y las rodillas, se transfiere directamente a través del puntal hacia la superficie externa.
La literatura biomecánica sobre exoesqueletos industriales para la prevención de lesiones confirma que los sistemas de soporte frontal pasivo pueden reducir la actividad electromiográfica (EMG) de los músculos extensores de la espalda en más de un 40% durante tareas de inclinación estática. Ese número no es teórico: es la diferencia entre terminar el turno con la espalda intacta o con los erectores espinales en contractura.

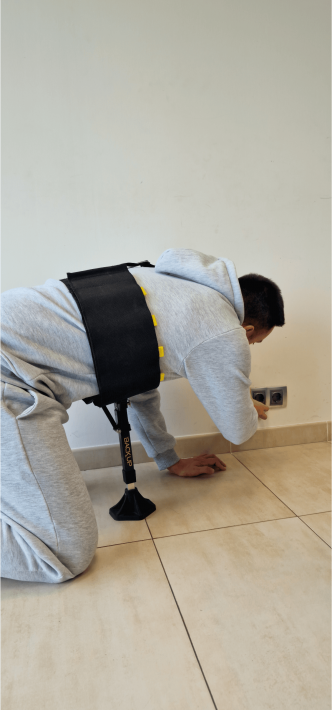

He de reconocer que mi ignorancia me hizo pensar en un primer momento "Menuda tontería parece esto". Sin embargo, al agacharme y sentir como el peso se distribuía hacia el punto de apoyo mi pensamiento cambió por completo.
John Fernández
El coste real del desgaste acumulado
Antes de entrar en las especificaciones del mismo, conviene poner el problema en términos financieros. La ergonomía industrial tiene mala prensa en las juntas directivas precisamente porque se presenta como un coste, cuando en realidad es una inversión con retorno medible.
Una sola baja por lumbalgia crónica en un operario de producción cuesta a la empresa entre 8.000 y 15.000 euros en costes directos (sustitución, gestión de baja, cobertura de seguridad social) e indirectos (pérdida de productividad, curva de aprendizaje del sustituto, impacto en el equipo). Los datos del Instituto Nacional de Seguridad y Salud en el Trabajo muestran que los sobreesfuerzos físicos son la primera causa de accidentes con baja en España, año tras año, sin excepción.
Frente a ese coste, el precio de adquisición del Back Up, que ronda los 540 dólares en el mercado estadounidense, es irrelevante. La amortización se produce en la primera baja que se evita.
Arquitectura modular y ecosistema de brazos
Lo que hace interesante al Back Up frente a otros soportes lumbares es su modularidad. Evolutionary Tools ha diseñado el sistema alrededor de un núcleo central al que se acoplan diferentes brazos telescópicos mediante un mecanismo de liberación rápida por botón.
Esta decisión de diseño resuelve uno de los mayores problemas de adopción en la tecnología ergonómica portátil: la especificidad de la tarea. Un soldador no necesita el mismo rango de movimiento que un instalador de suelos. Un técnico aeroespacial que trabaja bajo el fuselaje de un avión tiene requerimientos completamente distintos a los de un mecánico que ajusta la suspensión de un turismo.

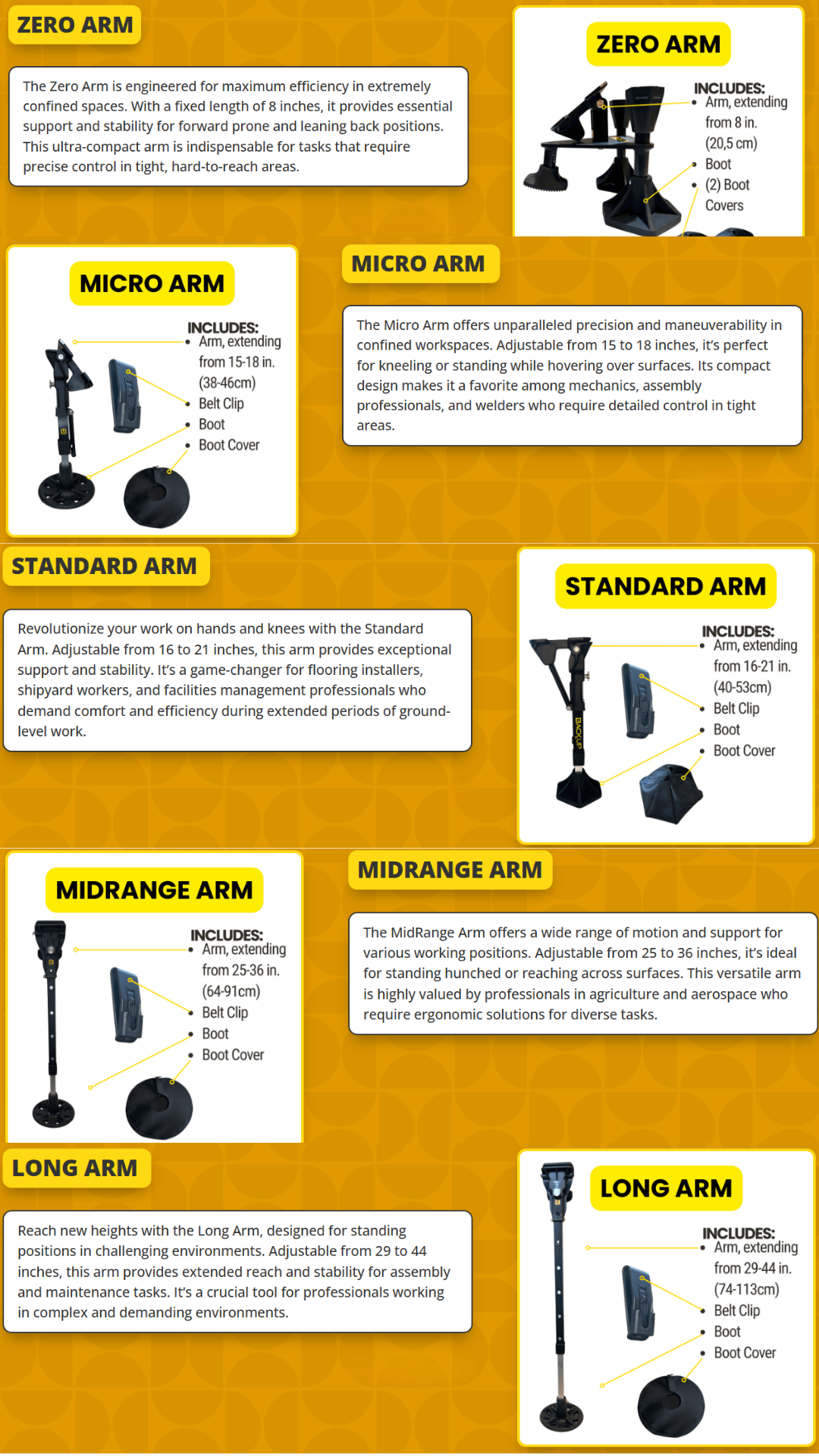

El ecosistema de brazos
Cinco variantes principales, cada una calibrada para un escenario de carga específico:
Standard Arm (16″ – 21″): El caballo de batalla para trabajos a nivel de suelo. Diseñado específicamente para profesionales que pasan horas sobre sus manos y rodillas. Al transferir el peso del torso al brazo mecánico, elimina la presión de contacto sobre las rótulas.
Micro Arm (15″ – 18″): Versión más compacta para trabajos de precisión en espacios reducidos. Preferido en talleres mecánicos y líneas de ensamblaje donde el usuario necesita pivotar sobre una superficie cercana sin perder movilidad lateral.
MidRange Arm (25″ – 36″): Calibrado para trabajar de pie pero inclinado sobre superficies a media altura, como mesas de taller o capós de vehículos. Es el formato que más directamente ataca la fatiga isométrica de la zona lumbar en trabajos de mantenimiento industrial.
Long Arm (29″ – 44″): El formato de mayor alcance, diseñado para entornos irregulares o para crear un punto de apoyo contra paredes y estructuras verticales. Útil en trabajos de instalación eléctrica o fontanería en espacios abiertos.
Zero Arm (8″): Un puntal fijo y ultracompacto para espacios extremadamente confinados. Pensado para trabajos donde el operario debe tumbarse boca abajo o apoyarse contra una estructura muy cercana. Es el brazo que más sorprende cuando lo ves en acción: parece demasiado corto para ser útil hasta que entiendes la geometría de los espacios donde trabajan los técnicos de mantenimiento aeroespacial.
Cómo se instala y ajusta en campo
Poner en marcha el dispositivo es deliberadamente rápido. El arnés Core se ajusta al torso mediante correas acolchadas con cierre de liberación rápida, similar al sistema de los chalecos tácticos. El ajuste inicial lleva entre dos y cinco minutos; después de eso, el operario puede ponérselo y quitárselo en menos de treinta segundos.
Acoplarlo al arnés es igualmente simple: el brazo telescópico usa un conector de bayoneta con botón de liberación. Para cambiar de brazo en campo, el operario presiona el botón, extrae el brazo actual e inserta el nuevo. Sin herramientas. Sin calibración de software. Sin esperar a que el sistema arranque.
Esta simplicidad mecánica es una decisión de diseño consciente. Evolutionary Tools podría haber añadido sensores de presión, actuadores o conectividad Bluetooth. Eligieron no hacerlo. Desde la perspectiva de la aceptación de exoesqueletos en entornos industriales, esa decisión es correcta: cada capa de complejidad añadida es una barrera adicional para la adopción.
¿Por qué los trabajadores no abandonan el Back Up?
Cualquier ingeniero de prevención de riesgos sabe que el mejor exoesqueleto del mundo es inútil si los trabajadores lo dejan en la taquilla. La fricción cognitiva que genera el uso de un EPI complejo es el principal factor de abandono, por encima del coste, el peso o la incomodidad física.
Aquí, el Back Up tiene una ventaja importante: su activación es determinista y manual.
A diferencia de los sistemas activos que requieren calibración de sensores, o de los trajes pasivos complejos que limitan el rango de movimiento general, el Back Up funciona de manera binaria. El usuario despliega el brazo cuando necesita el soporte y lo colapsa contra el cuerpo cuando necesita caminar o moverse con libertad.
El sistema de bloqueo permite fijar el brazo telescópico a una longitud específica para tareas estáticas, o dejarlo libre para que actúe como un amortiguador dinámico que sigue el movimiento del usuario. Esta flexibilidad reduce la sensación de estar “atrapado” en el dispositivo, que es la principal queja con los exoesqueletos de cuerpo completo.
En el vídeo de demostración oficial del fabricante, el instructor muestra cómo el operario puede transitar entre posiciones de trabajo completamente diferentes, de rodillas a inclinado sobre una mesa, sin necesidad de reajustar el dispositivo. Esa fluidez es la que marca la diferencia entre un equipo que se usa y uno que se abandona.
Limitaciones reales que conviene conocer
Ningún análisis honesto puede ignorar los límites del dispositivo. El Back Up no es un exoesqueleto de levantamiento. Si el trabajo implica levantar cargas pesadas del suelo de forma repetitiva, este dispositivo no es la solución adecuada. Para eso existen sistemas como el Herowear Apex 2 o los exoesqueletos activos de asistencia al levantamiento.
Tampoco resuelve la fatiga en trabajos que requieren movilidad lateral constante. Un operario que necesita desplazarse continuamente entre estaciones de trabajo encontrará el brazo más incómodo que útil si no puede colapsarlo con rapidez suficiente.
Y hay un tercer límite que el fabricante no menciona en su web pero que cualquier usuario descubrirá en campo: el brazo necesita una superficie sólida para ser efectivo. En terrenos irregulares, superficies blandas o entornos con obstáculos en el suelo, la transferencia de carga se vuelve inestable. No es un defecto de diseño; es una consecuencia directa de la física del sistema.
Dónde encaja el Back Up en el mercado actual
Dentro del ecosistema de exoesqueletos industriales que analizamos regularmente en Unautomata, el Back Up ocupa un nicho muy específico: el soporte postural pasivo de bajo coste para trabajos de mantenimiento y construcción.
Su competencia directa no son los exoesqueletos lumbares activos con actuadores (que cuestan entre 5.000 y 40.000 euros) ni los trajes de asistencia al levantamiento. Su competencia real son las rodilleras, las fajas lumbares y los soportes de muñeca que los trabajadores ya usan, con resultados limitados.
Frente a esas soluciones tradicionales, el Back Up ofrece algo cualitativamente diferente: transferencia de carga real, no compresión ni restricción del movimiento. Una faja lumbar no descarga la columna; la comprime para estabilizarla. El Back Up redirige la carga hacia el suelo, que es exactamente lo que la biomecánica indica que hay que hacer.
En España, el dispositivo se distribuye a través de empresas especializadas como Biosafety, con precios que oscilan entre los 450 y los 650 euros dependiendo de la configuración. Para empresas con plantillas de más de veinte operarios en trabajos de mantenimiento, la lógica de la inversión es difícil de rebatir.
Respecto al debate más amplio sobre la adopción de tecnología ergónomica en la industria española, con todos sus matices regulatorios y culturales, lo desarrollamos en detalle en Spain2100.
Ingeniería de la simplicidad como veredicto
El Back Up de Evolutionary Tools es un recordatorio de que no todos los problemas biomecánicos requieren motores sin escobillas y algoritmos de aprendizaje automático. A veces, la solución más elegante es un diseño estructural inteligente que entiende cómo funciona la gravedad.
Después de revisar el hardware y el vídeo de demostración en detalle, mi conclusión es que Evolutionary Tools ha identificado correctamente el problema (la tensión isométrica sostenida en oficios de mantenimiento) y ha construido la solución más simple posible para resolverlo. Eso es más difícil de lo que parece.
Para trabajos de levantamiento repetitivo, este dispositivo no es la respuesta. Pero si tu oficio te obliga a pasar horas inclinado sobre un motor, arrodillado instalando baldosas, o encorvado bajo el fuselaje de un avión, el Back Up ataca exactamente el vector de fatiga correcto. Convierte tu torso en una estructura autoportante, permitiéndote usar tus manos para trabajar en lugar de usarlas para sostener tu propio peso.
Obsesionado con la robótica compleja, el sector sigue buscando soluciones de alta tecnología para problemas que a veces tienen respuesta en la biomecánica básica bien aplicada. Evolutionary Tools lo ha entendido.
Suscríbete a mi newsletter para informarte de los últimos
análisis directos en tu email
Responsable: Unautomata. Finalidad: Newsletter.
Legitimación: Consentimiento.
Derechos e Info: Política de Privacidad y unautomata@atomicmail.io
Newsletter
Preguntas Frecuentes (FAQ) sobre Back UP
El Back Up es un dispositivo de asistencia física pasiva diseñado para transferir el peso del torso del usuario hacia una superficie externa (suelo o mesa). Utiliza un arnés central y un brazo telescópico para crear un punto de apoyo, reduciendo la carga en la zona lumbar y las rodillas durante trabajos que requieren posturas inclinadas o arrodilladas.
Funciona literalmente como un tercer brazo estructural. La Organización Internacional del Trabajo lleva años documentando el coste oculto de las posturas forzadas sostenidas, y este dispositivo ataca ese problema específico sin requerir baterías ni calibración de software. Para quien evalúa exoesqueletos con frecuencia, la ausencia de electrónica es una ventaja, no una limitación.
Está diseñado específicamente para profesionales que mantienen posturas isométricas forzadas durante largos periodos. Esto incluye instaladores de suelos, mecánicos de automoción, soldadores, técnicos de mantenimiento aeroespacial, fontaneros y trabajadores de líneas de ensamblaje que operan sobre mesas de trabajo.
Diferenciar entre levantamiento dinámico y soporte estático es la clave para entender su utilidad. Si tu trabajo implica mover cajas constantemente, este equipo no es para ti. Si tu trabajo implica estar encorvado sobre una misma pieza durante cuarenta minutos, el Back Up cambia las reglas del juego al eliminar la tensión constante de los músculos erectores de la columna.
El sistema utiliza un arnés (Core) que se ajusta al torso mediante correas acolchadas con cierre de liberación rápida. El brazo telescópico se acopla a este arnés mediante un mecanismo de bayoneta con botón de liberación. Para activarlo, el usuario simplemente despliega el brazo hasta que hace contacto con la superficie de trabajo.
El diseño permite usar el brazo en modo bloqueado (fijando una longitud exacta para máxima estabilidad estática) o en modo libre (permitiendo que el brazo se extienda y retraiga siguiendo los movimientos del usuario). Esta dualidad evita la fricción cognitiva que suele provocar el abandono de los equipos de protección individual en planta. La evidencia sobre adopción de dispositivos ergonómicos confirma que la simplicidad de activación es el factor predictor más fiable del uso sostenido.
Según las especificaciones del fabricante y los principios de transferencia de carga axial, el dispositivo puede desviar más del 50% de la carga gravitacional del torso fuera de la zona lumbar y las rodillas cuando el brazo está correctamente apoyado en una superficie sólida.
Esta reducción de presión es crítica para prevenir el desgaste articular a largo plazo. Los datos del Instituto Nacional de Seguridad y Salud en el Trabajo muestran consistentemente que los sobreesfuerzos físicos sobre el sistema musculoesquelético son la principal causa de accidentes con baja en España. Reducir la carga isométrica a la mitad retrasa la aparición de la fatiga muscular y, con el tiempo, la aparición de patología crónica.
Sí, el sistema es modular. El arnés central (Core) está disponible en tamaño estándar y expansivo (para torsos de más de 150 cm). A este núcleo se le pueden acoplar cinco tipos de brazos diferentes: Zero Arm (8 pulgadas), Micro Arm (15-18 pulgadas), Standard Arm (16-21 pulgadas), MidRange Arm (25-36 pulgadas) y Long Arm (29-44 pulgadas).
Esta arquitectura modular es la decisión de diseño más inteligente de Evolutionary Tools. Permite a una empresa equipar a toda su plantilla con el mismo arnés base, y simplemente intercambiar los brazos telescópicos dependiendo de si el operario va a trabajar de rodillas instalando baldosas o de pie inclinado sobre un banco de pruebas. El coste de adquisición de brazos adicionales es significativamente menor que el del sistema completo, lo que facilita la escalabilidad de la inversión.
